Wat is het verschil tussen een voltmeter en een ampèremeter?
Bij het meten van elektrische grootheden zijn voltmeters en ampèremeters essentiële meetinstrumenten. Hoewel ze beide worden gebruikt om aspecten van elektriciteit te meten, hebben ze heel verschillende functies en toepassingen. In deze blog gaan we uitgebreid in op wat een voltmeter en een ampèremeter zijn, hoe ze werken, waar ze worden gebruikt en natuurlijk de belangrijkste verschillen tussen de twee.
Wat is een voltmeter?
Een voltmeter is een meetinstrument dat wordt gebruikt om de elektrische spanning tussen twee punten in een circuit te meten. Elektrische spanning, ook wel voltage genoemd, wordt uitgedrukt in volt (V). Een voltmeter helpt technici en elektriciens om te controleren of een elektrisch systeem naar behoren functioneert door de spanning te meten.
Hoe werkt een voltmeter?
Een voltmeter meet het verschil in elektrische potentiaal tussen twee punten. Om dit te doen, wordt de voltmeter parallel aangesloten op een elektrisch circuit. De reden dat het apparaat parallel wordt aangesloten, is omdat het de spanning over een component moet meten zonder de stroom die door het circuit loopt te verstoren.
De interne weerstand van een voltmeter is zeer hoog. Dit is belangrijk, omdat een hoge weerstand voorkomt dat er te veel stroom door de voltmeter zelf gaat lopen. Als de weerstand van een voltmeter laag zou zijn, zou dit het circuit kunnen belasten, waardoor de metingen onnauwkeurig worden.
Soorten voltmeters
- Analoge voltmeter: Deze gebruikt een wijzer en een schaalverdeling om de spanning af te lezen. Ze zijn nog steeds in gebruik, maar tegenwoordig minder gebruikelijk vanwege de opkomst van digitale apparatuur.
- Digitale voltmeter (DVM): Dit type voltmeter toont de spanningswaarde digitaal op een scherm. Ze zijn zeer nauwkeurig en betrouwbaar en worden het meest gebruikt in moderne toepassingen.
Toepassingen van een voltmeter
- Controle van spanningsbronnen, zoals batterijen of voedingen.
- Diagnose van elektrische problemen in apparaten.
- Gebruik in wetenschappelijke en technische experimenten om spanningen in complexe circuits te meten.
Wat is een ampèremeter?
Een ampèremeter is een meetinstrument dat wordt gebruikt om de elektrische stroom in een circuit te meten. Elektrische stroom, ook wel amperage genoemd, wordt uitgedrukt in ampère (A). Ampèremeters worden gebruikt om te controleren hoeveel stroom door een bepaald onderdeel van een elektrisch systeem loopt.
Hoe werkt een ampèremeter?
Een ampèremeter wordt in serie aangesloten in een elektrisch circuit. Dit is noodzakelijk, omdat de stroom door de ampèremeter moet lopen om de meting te kunnen uitvoeren. Het apparaat is ontworpen om zeer weinig weerstand te hebben, zodat het de stroom in het circuit niet verstoort. Als de weerstand van een ampèremeter te hoog zou zijn, zou dit de stroom door het circuit kunnen verminderen en tot onnauwkeurige metingen leiden.
Soorten ampèremeters
- Analoge ampèremeter: Net als bij de analoge voltmeter geeft een wijzer op een schaalverdeling de stroom aan. Deze meters zijn minder gebruikelijk in moderne toepassingen.
- Digitale ampèremeter (DMM): Deze geeft de stroomwaarde digitaal weer. Digitale ampèremeters worden vaak gecombineerd met andere meetfuncties, zoals een voltmeter of ohmmeter, in één apparaat, zoals een multimeter.
- Klemampèremeter: Dit type ampèremeter meet de stroom zonder dat het circuit fysiek hoeft te worden geopend. Het werkt door de magnetische velden rond een stroomvoerende draad te meten.
Toepassingen van een ampèremeter
- Monitoring van stroomverbruik in huishoudelijke en industriële apparaten.
- Diagnose van elektrische problemen, zoals overbelasting van circuits.
- Gebruik in laboratoria en technische studies om stromen in experimenten te meten.
Wat zijn de belangrijkste verschillen tussen een voltmeter en een ampèremeter?
Hieronder zetten we de verschillen tussen een voltmeter en een ampèremeter overzichtelijk op een rij:
| Aspect | Voltmeter | Ampèremeter |
|---|---|---|
| Doel | Meet de spanning (in volt) tussen twee punten. | Meet de stroom (in ampère) door een circuit. |
| Aansluiting | Wordt parallel aangesloten op het circuit. | Wordt in serie aangesloten in het circuit. |
| Weerstand | Heeft een hoge interne weerstand. | Heeft een zeer lage interne weerstand. |
| Invloed op circuit | Heeft weinig tot geen invloed op de stroom in het circuit. | Kan de stroom beïnvloeden als de weerstand te hoog is. |
| Eenheid | Volt (V) | Ampère (A) |
| Toepassing | Spanningscontrole en probleemdiagnose. | Stromingscontrole en apparaatdiagnose. |
Kunnen voltmeters en ampèremeters gecombineerd worden?

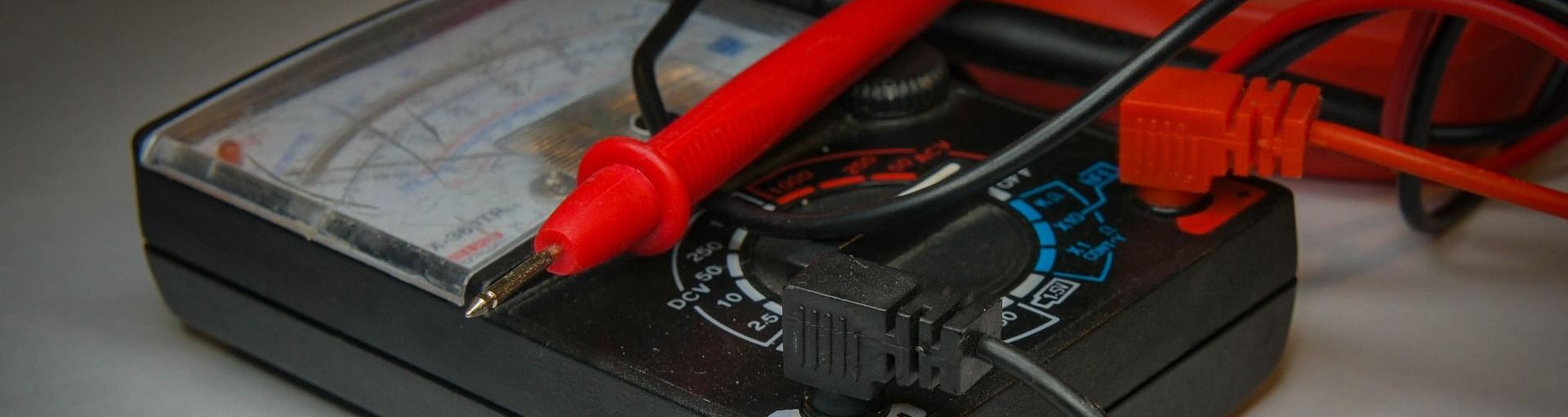

Ja, voltmeters en ampèremeters worden vaak gecombineerd in een enkel apparaat dat een multimeter wordt genoemd. Een multimeter is een veelzijdig meetinstrument dat spanningen, stromen en weerstanden kan meten. Multimeters zijn beschikbaar in zowel analoge als digitale uitvoeringen en zijn onmisbaar voor technici en doe-het-zelvers die regelmatig met elektrische systemen werken.
Waarom zijn voltmeters en ampèremeters belangrijk?
Het meten van spanning en stroom is essentieel in de elektrotechniek. Deze grootheden bepalen hoe elektrische apparaten en systemen werken. Zonder nauwkeurige metingen kunnen problemen in elektrische circuits onopgemerkt blijven, wat kan leiden tot defecte apparatuur, energieverspilling of zelfs gevaarlijke situaties zoals branden.
Voltmeters helpen bijvoorbeeld bij het controleren van de uitgangsspanning van een stroombron, terwijl ampèremeters worden gebruikt om te controleren of een circuit niet overbelast is. Samen zorgen deze instrumenten ervoor dat elektrische systemen veilig en efficiënt blijven werken.
Conclusie
Hoewel voltmeters en ampèremeters beide worden gebruikt om elektrische grootheden te meten, hebben ze heel verschillende functies en toepassingen. Voltmeters meten spanning en worden parallel aangesloten, terwijl ampèremeters stroom meten en in serie worden aangesloten. Het juiste gebruik van deze meetinstrumenten is van cruciaal belang voor het waarborgen van de veiligheid en efficiëntie van elektrische systemen.
Door de verschillen en toepassingen van deze instrumenten te begrijpen, kunnen technici, doe-het-zelvers en zelfs studenten beter omgaan met de uitdagingen van elektrische systemen. Of het nu gaat om het diagnosticeren van een probleem, het ontwerpen van een circuit of het uitvoeren van wetenschappelijke experimenten, voltmeters en ampèremeters zijn onmisbare hulpmiddelen.
