Wat is het verschil tussen een oscillograaf en een oscilloscoop?
Bij het meten en visualiseren van elektrische signalen zijn de oscillograaf en de oscilloscoop twee belangrijke instrumenten die vaak door elkaar gehaald worden. Hoewel deze apparaten op het eerste gezicht vergelijkbaar lijken, hebben ze verschillende toepassingen, functies en werkingsprincipes. In deze blog gaan we dieper in op wat een oscillograaf en een oscilloscoop precies zijn, hoe ze werken, wat hun verschillen en overeenkomsten zijn, en wanneer je welk apparaat gebruikt.
Wat is een oscillograaf?
Een oscillograaf is een meetinstrument dat wordt gebruikt om elektrische signalen vast te leggen en permanent op te slaan, meestal op papier of andere fysieke media. Het apparaat is ontworpen om veranderingen in spanning of andere elektrische signalen over tijd vast te leggen, wat nuttig is voor langdurige metingen of historische analyses.
Hoe werkt een oscillograaf?
De oscillograaf maakt gebruik van mechanische of elektromagnetische mechanismen om signalen vast te leggen. Het werkt doorgaans met een pen die door een elektrisch signaal wordt aangestuurd. Deze pen beweegt over een continu bewegend papier, waardoor een grafiek ontstaat van het elektrische signaal over de tijd.
Belangrijke kenmerken van een oscillograaf:
- Het signaal wordt fysiek vastgelegd, meestal met inkt op papier.
- Geschikt voor langetermijnmetingen of voor het vastleggen van langzaam veranderende signalen.
- Werkt vaak met analoge systemen en heeft weinig tot geen digitale functies.
Toepassingen van een oscillograaf
Oscillografen worden vooral gebruikt in situaties waarin het belangrijk is om signalen permanent vast te leggen voor latere analyse. Denk hierbij aan:
- Netwerkanalyses in elektriciteitscentrales.
- Monitoring van elektrische systemen over langere tijd.
- Registratie van langzame elektrische processen, zoals spanningsschommelingen.

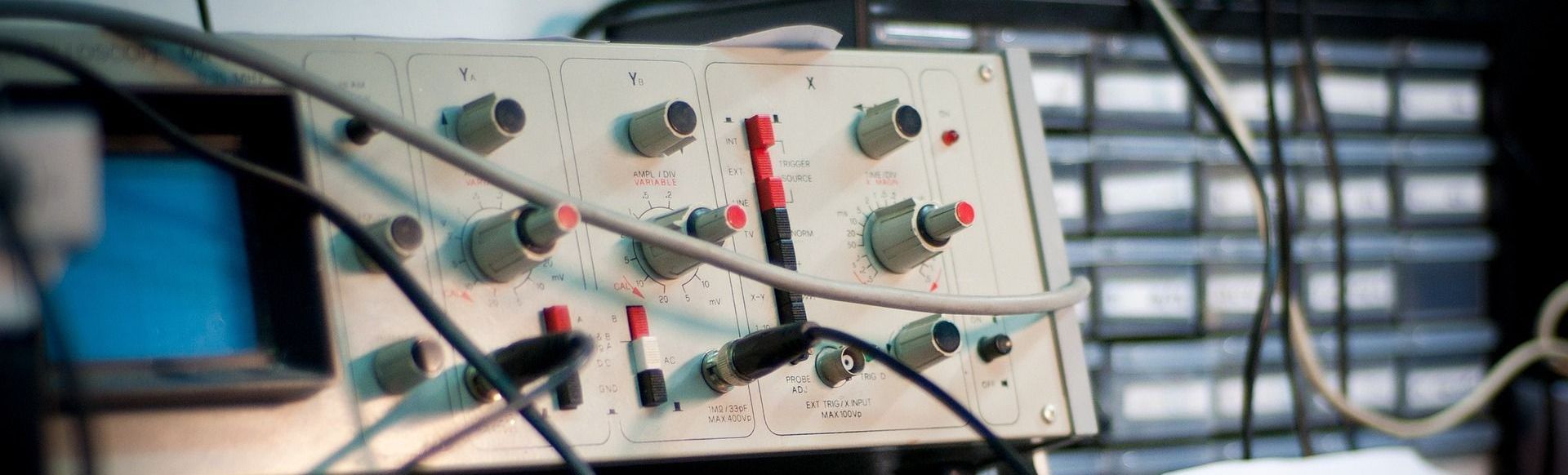

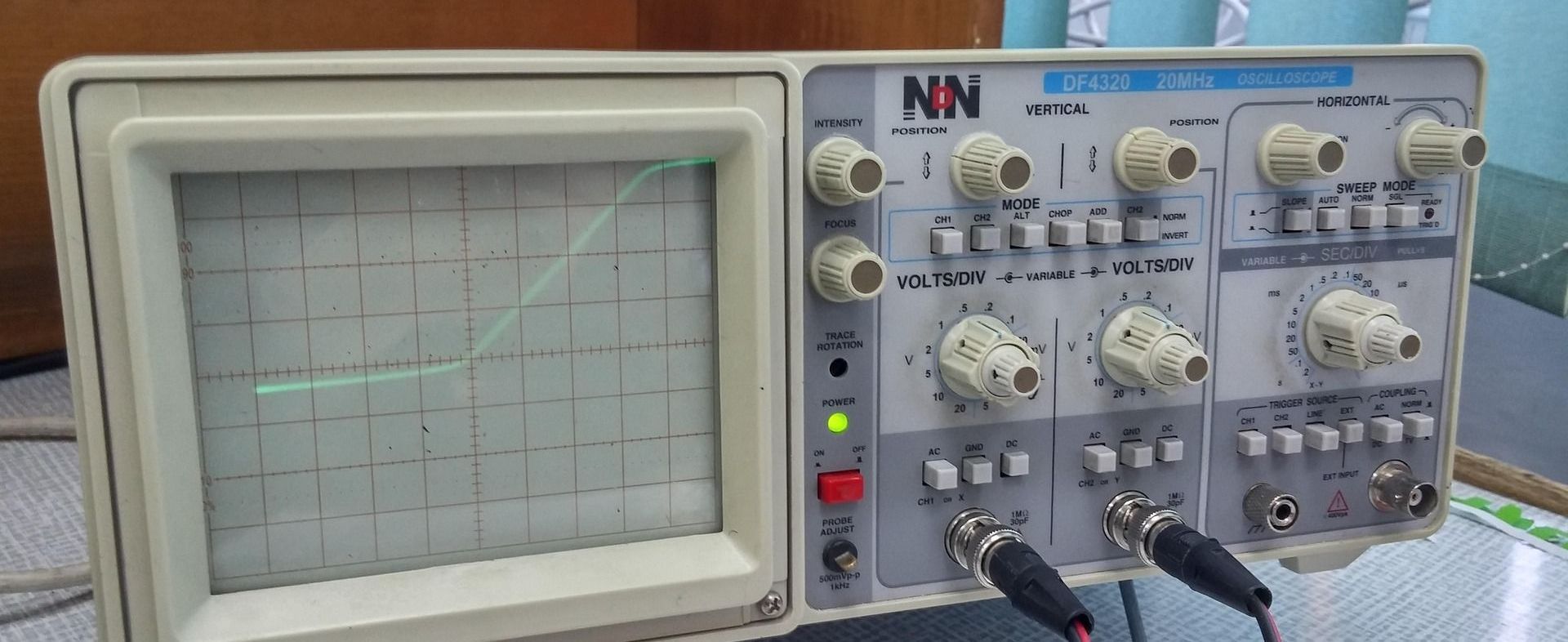

Wat is een oscilloscoop?
Een oscilloscoop is een geavanceerd meetinstrument dat elektrische signalen in realtime visualiseert op een scherm. In tegenstelling tot de oscillograaf, legt de oscilloscoop signalen niet permanent vast, maar geeft het deze visueel weer als een golfvorm op een display.
Hoe werkt een oscilloscoop?
Een oscilloscoop meet elektrische signalen en zet deze om in een grafische weergave op een scherm. Het apparaat is ontworpen om de spanning over tijd te laten zien in de vorm van een golfvorm, zodat gebruikers patronen en afwijkingen in het signaal kunnen analyseren. Moderne oscilloscopen werken digitaal en hebben geavanceerde functies zoals opslag, analyse en signaalverwerking.
Belangrijke kenmerken van een oscilloscoop:
- Geeft het signaal weer in realtime.
- Heeft een breed scala aan meetfuncties, zoals frequentie, amplitude en golfvormanalyse.
- Kan signalen tijdelijk opslaan en exporteren voor latere analyse.
Toepassingen van een oscilloscoop
Oscilloscopen worden gebruikt in allerlei technische disciplines, zoals:
- Elektronica: Testen en analyseren van schakelingen.
- Elektrotechniek: Inspecteren van wisselstroom- en gelijkstroomsignalen.
- Communicatietechnologie: Analyseren van radiosignalen of digitale datastromen.
- Medische technologie: Meten van signalen zoals hartslag in apparaten als elektrocardiografen.
Wat zijn de belangrijkste verschillen tussen een oscillograaf en een oscilloscoop?
Hier is een overzicht van de belangrijkste verschillen tussen een oscillograaf en een oscilloscoop:
| Aspect | Oscillograaf | Oscilloscoop |
|---|---|---|
| Doel | Permanente vastlegging van signalen | Realtime visualisatie en analyse van signalen |
| Opslag | Signalen worden fysiek op papier opgeslagen | Signalen worden digitaal weergegeven en tijdelijk opgeslagen |
| Weergave | Analoge grafieken op papier | Digitale of analoge golfvormen op een scherm |
| Signaalanalyse | Beperkte analysemogelijkheden | Geavanceerde analysetools, zoals frequentie- en tijdmetingen |
| Snelheid | Geschikt voor langzaam veranderende signalen | Geschikt voor zowel snelle als trage signalen |
| Gebruik | Lange termijn monitoring | Realtime testen en foutdiagnose |
| Technologie | Meestal analoog | Meestal digitaal |
Overeenkomsten tussen een oscillograaf en een oscilloscoop
Ondanks hun verschillen hebben oscillografen en oscilloscopen ook enkele overeenkomsten:
- Beide worden gebruikt om elektrische signalen te meten en te visualiseren.
- Beide werken met spanningen en tijd om een golfvorm of grafiek te genereren.
- Ze worden beide gebruikt in technische velden zoals elektrotechniek en elektronica.
Wanneer gebruik je een oscillograaf en wanneer een oscilloscoop?
Een oscillograaf gebruik je wanneer:
- Je een fysieke, permanente kopie van een elektrisch signaal nodig hebt.
- Je langdurige veranderingen in een elektrisch signaal wilt registreren.
- Je werkt met langzame processen of signalen.
Een oscilloscoop gebruik je wanneer:
- Je signalen in realtime wilt analyseren en observeren.
- Je gedetailleerde informatie over frequentie, amplitude of golfvorm nodig hebt.
- Je met snelle signalen werkt, zoals in digitale elektronica.
Zijn oscillografen nog steeds relevant?
Met de opkomst van digitale technologieën worden oscillografen steeds minder vaak gebruikt. Moderne digitale oscilloscopen hebben de meeste functies van een oscillograaf overgenomen, met extra voordelen zoals opslag, export en geavanceerde analysemogelijkheden. Toch kunnen oscillografen nog steeds nuttig zijn in specifieke toepassingen waar een fysieke registratie nodig is of in omgevingen met beperkte toegang tot digitale apparatuur.
Conclusie
Het verschil tussen een oscillograaf en een oscilloscoop zit voornamelijk in hun doel en technologie. Een oscillograaf is ontworpen voor langdurige metingen en fysieke registratie van signalen, terwijl een oscilloscoop realtime visualisatie en geavanceerde analyse biedt. Beide apparaten hebben hun eigen unieke toepassingen en zijn cruciaal in verschillende technische disciplines. Hoewel oscilloscopen tegenwoordig vaker worden gebruikt vanwege hun veelzijdigheid, hebben oscillografen nog steeds een specifieke rol in bepaalde niches. Begrijpen wanneer je welk apparaat moet gebruiken, kan een wereld van verschil maken in je metingen en analyses.
